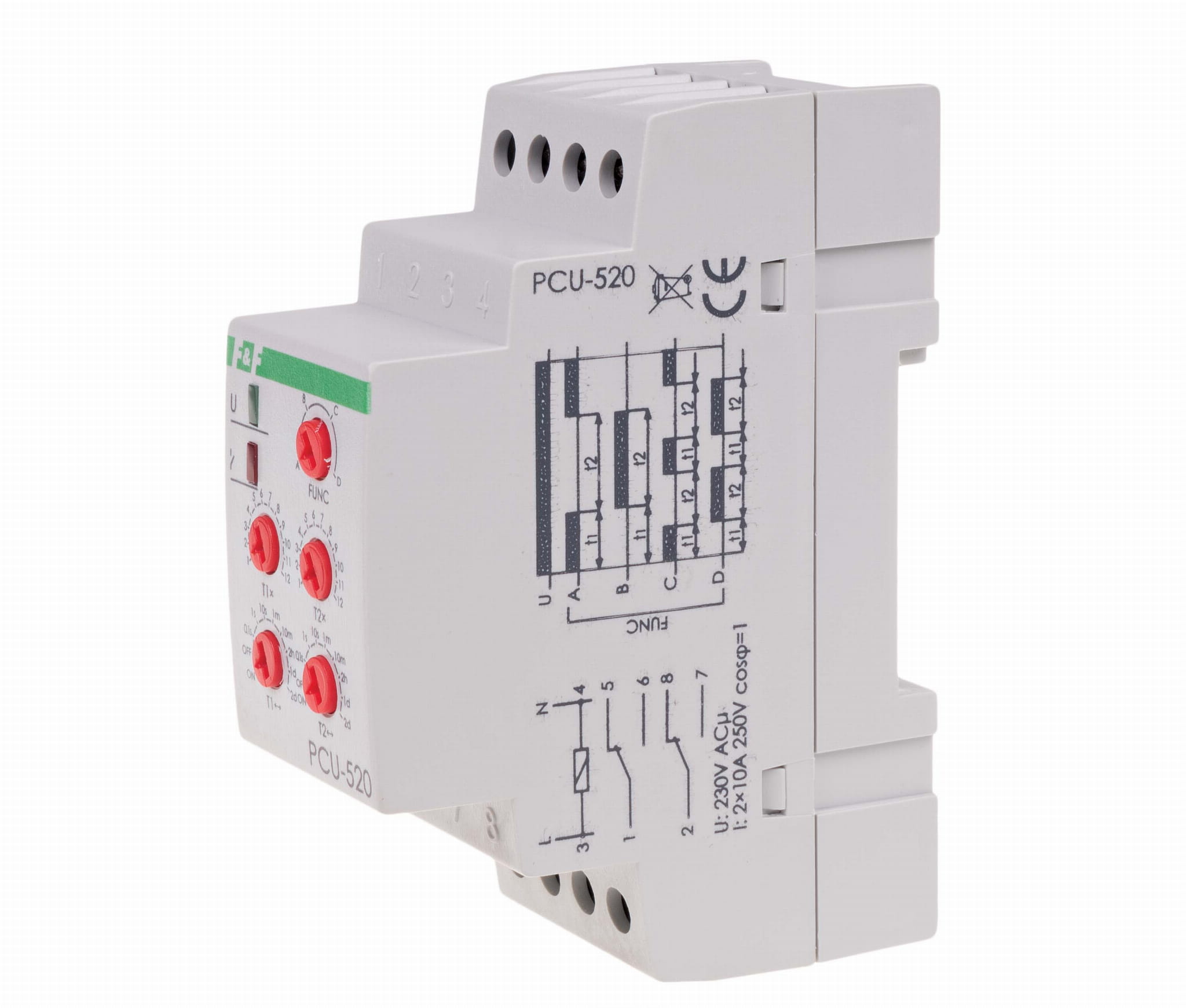

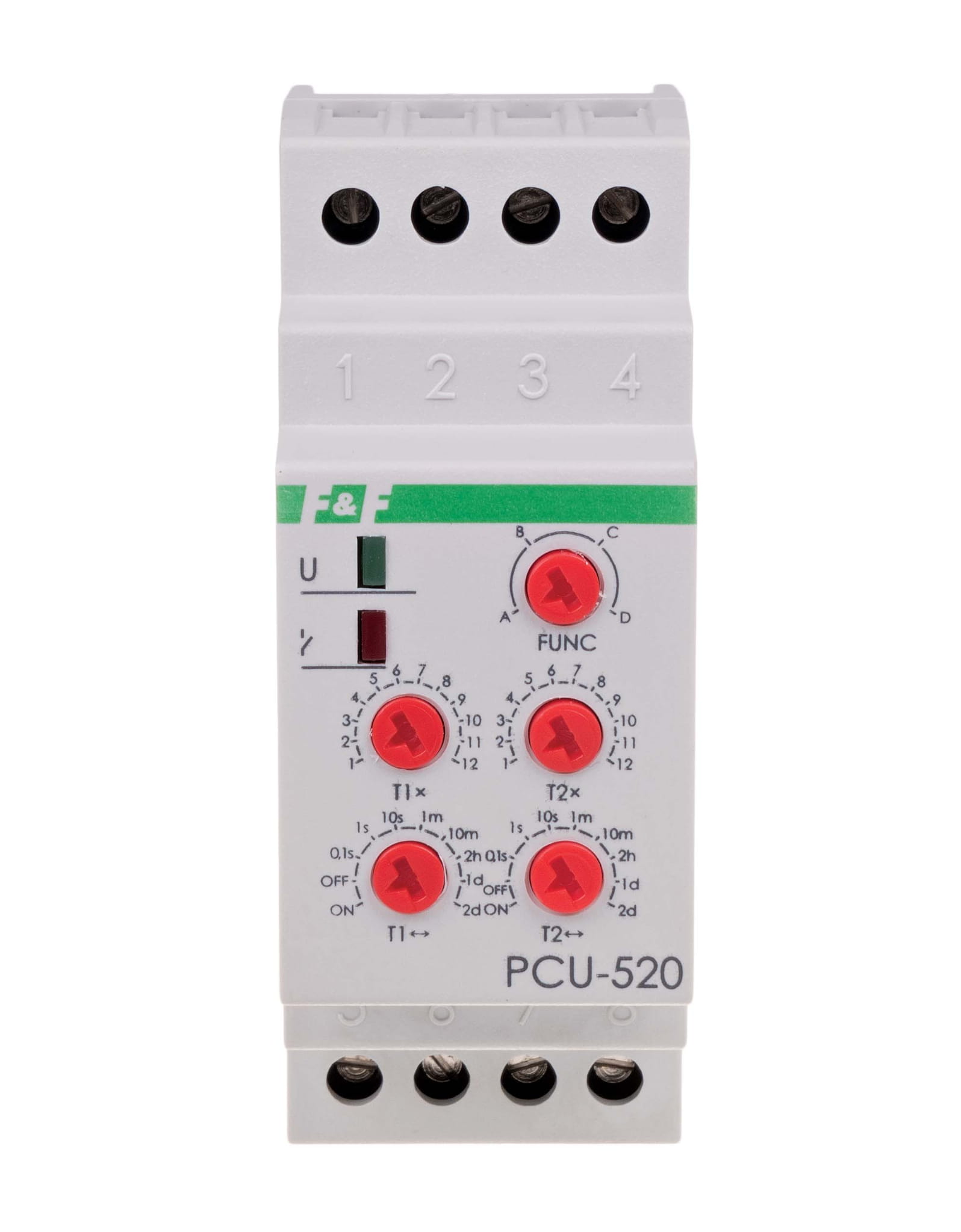

Przekaźnik czasowy 2-funkcyjny 230V PCU-520 - F&F

Ilość sztuk w magazynie: 3
Wysyłka w: 24 godziny
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 173,02 zł 173.02
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: F&F
Kod produktu: F20M1-PCU520

Opis

Przeznaczenie
Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).


Działanie
Funkcje:

*OPÓŹNIONE WYŁĄCZENIE (A)
Do czasu załączenia przekaźnika styki pozostają w pozycji 1-5, 2-8. Po podaniu napięcia zasilającego styki zostają przełączone w pozycję 1-6, 2-7 na czas t1. Po odmierzeniu czasu t1 styki powracają do pozycji 1-5, 2-8 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-5, 2-8 na czas  t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-6, 2-7 Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
*OPÓŹNIONE ZAŁĄCZENIE (B)
Po podaniu napięcia zasilającego styki pozostają w pozycji  1-5, 2-8 przez czas t1. Po odmierzeniu czasu t1 następuje przełączenie styków w pozycję 1-6, 2-7 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-5, 2-8. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
*OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE (C)
Tryb pracy opóźnionego wyłączania realizowany cyklicznie w ustawionych odstępach  czasu pracy i przerwy.
*OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE (D)
Tryb pracy opóźnionego załączania realizowany cyklicznie w ustawionych odstępach  czasu pracy i przerwy.


Uwaga!
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.


Zakresy czasowe

0,1s: 0,1÷1,2 sek.
   1s:         1÷12 sek.
 10s: 10÷120 sek.
  1m:          1÷12 min.
10m:     10÷120 min.
   2h: 2÷24 godz.
   1d:  1÷12 dni (24÷288 godz.)
   2d: 2÷24 dni (48÷576 godz.)



ON - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 1-6 i 2-7.
OFF - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 1-5 i 2-8.


Dane techniczne

zasilanie  230V AC
prąd obciążenia  2×(<8A)
styk separowany 2P
zakres nastawy czasu pracy    0,1sek÷576 godz.
opóźnienie zadziałania  <50msek
sygnalizacja zasilania  LED zielona
sygnalizacja stanu styku LED czerwona
pobór mocy  1,2W
temperatura pracy  -25÷50°C
przyłącze zaciski śrubowe 2,5mm²
wymiary  2 moduły (35mm)
montaż na szynie TH-35



Dodatkowe informacje

Gwarancja 24 miesiące
