Czujnik ruchu BUSCH-WACHTER, 6800-74-104-500 - ABB

Czujnik ruchu BUSCH-WACHTER, 6800-74-104-500 - ABB

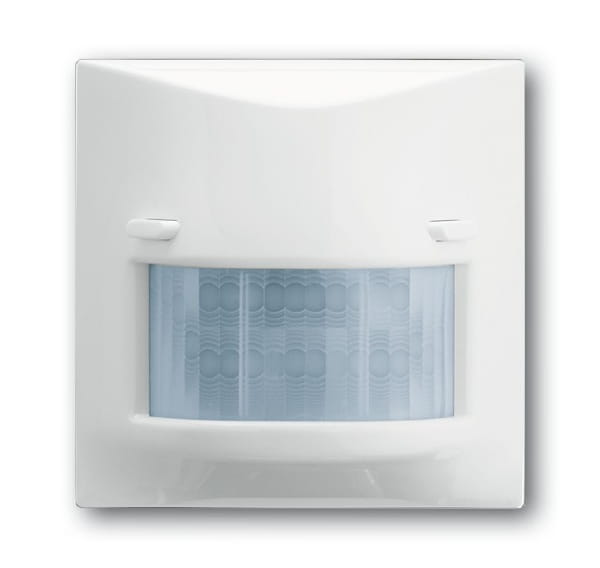

Czujnik ruchu ABB SENSOR KOMFORT II 6800-74-104-500 - opis produktu i jego funkcje

ABB SENSOR KOMFORT II 6800-74-104-500 to czujnik ruchu Busch-Wächter® 180 Sensor Komfort II wyposażony w soczewkę selektywną. Jest przeznaczony do automatycznego załączania odbiorników w zależności od ruchu i natężenia oświetlenia. Czujnik wykrywa ruch w płaszczyźnie równoległej do podłoża i jest kompatybilny z mechanizmami przekaźnikowymi 6401 U-102, 6402 U oraz 6812 U-101, mechanizmem MOS-Fet 6804 U-101, mechanizmem ściemniacza 6593 U-500 oraz mechanizmem rozszerzającym 6805 U.

Czujnik ma wbudowany przełącznik WYŁ-AUTO-ZAŁ z możliwością blokady w pozycji AUTO. W zestawie znajduje się miękkie wyłączenie, które wraz z 6593 U pozwala na ściemnienie oświetlenia do minimum w ciągu 60 sekund, a następnie wyłączenie.

Czujnik ma 18 sektorów detekcji z 72 segmentami oraz możliwość ustawienia zwłoki czasowej od około 2 sekund do 30 minut lub impulsu 1 sekundy. Pole detekcji wynosi 12 metrów z przodu i 8 metrów na boki, a kąt widzenia wynosi 180 stopni.

Czujnik ABB SENSOR KOMFORT II 6800-74-104-500 ma wartość natężenia oświetlenia od 5 luksów do eksploatacji dziennej i może być montowany w wysokości od 0,8 m do 1,2 m. Czujnik posiada stopień ochrony IP 20 i może pracować w temperaturach od 0°C do 35°C.

Dane techniczne

Oto dane techniczne czujnika ruchu ABB SENSOR KOMFORT II 6800-74-104-500:

• Rozdzielczość obszaru detekcji: 18 sektorów z 72 segmentami
• Zwłoka czasowa: możliwość ustawienia od ok. 2 sek. do 30 min. lub impuls 1 sek.
• Pole detekcji: frontalnie: 12 m, na boki: 8 m
• Kąt widzenia: 180°
• Wartość natężenia oświetlenia: 5 Lux do eksploatacji dziennej
• Wysokość montażu: 0,8 m - 1,2 m
• Stopień ochrony: IP 20
• Temperatura pracy: 0°C do 35°C

Czujnik jest kompatybilny z mechanizmami przekaźnikowymi 6401 U-102, 6402 U oraz 6812 U-101, mechanizmem MOS-Fet 6804 U-101, mechanizmem ściemniacza 6593 U-500 oraz mechanizmem rozszerzającym 6805 U. Posiada wbudowany przełącznik WYŁ-AUTO-ZAŁ z możliwością blokady w pozycji AUTO. Pole detekcji czujnika wynosi 12 metrów z przodu i 8 metrów na boki, a kąt widzenia wynosi 180 stopni.
