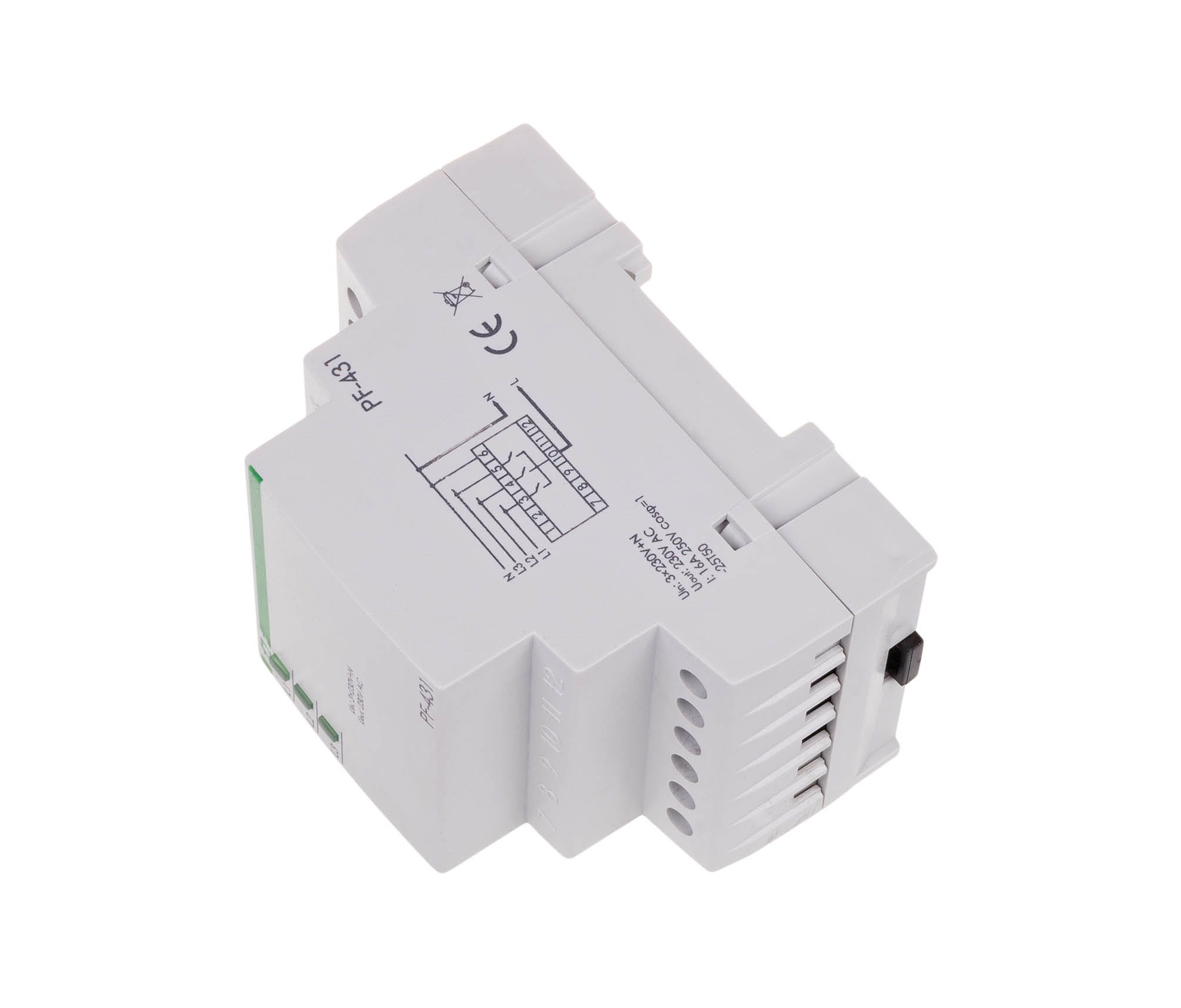

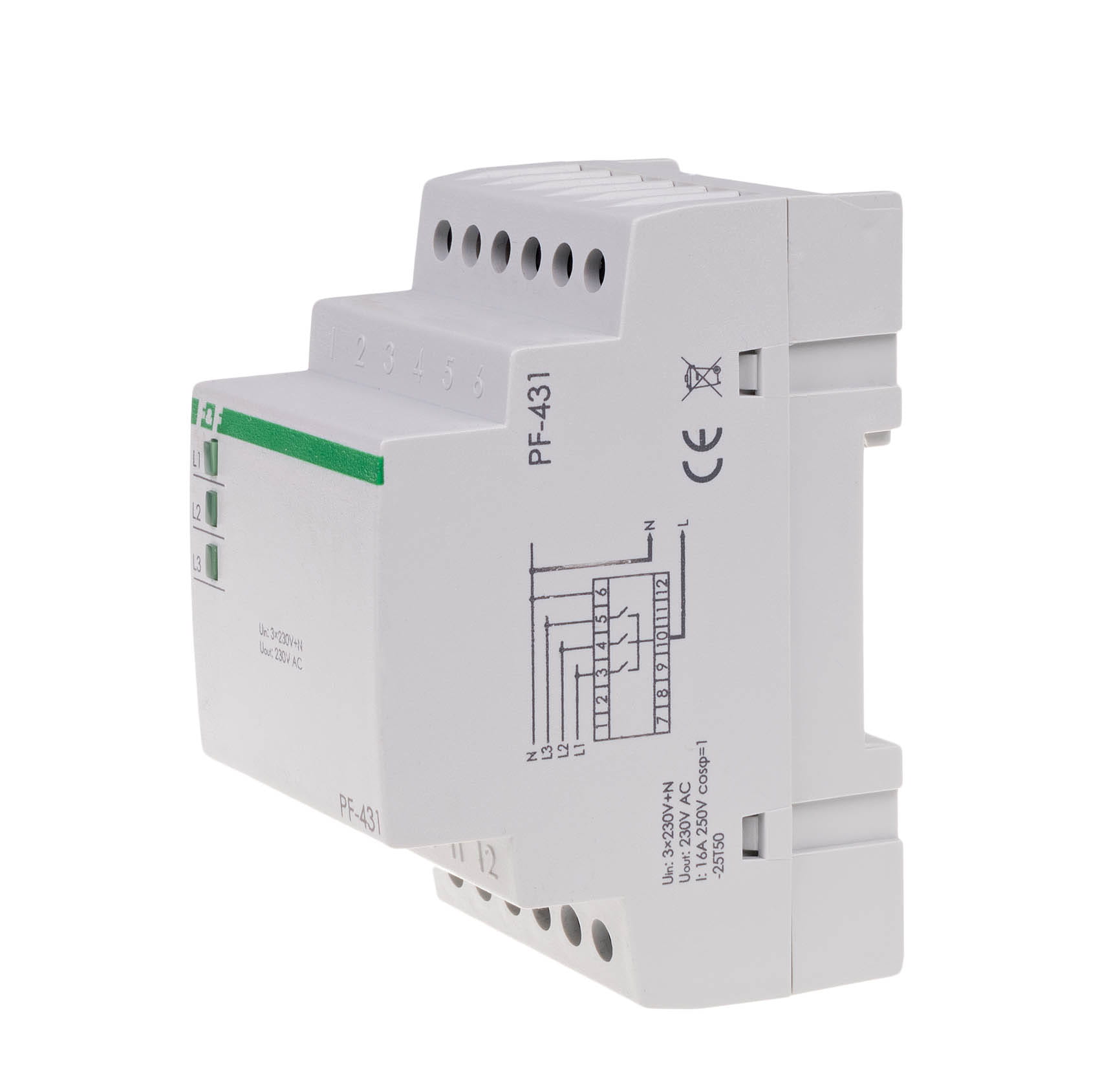

Automatyczny przełącznik faz PF-431 - F&F
0
Opis
Przeznaczenie
Automatyczny przełącznik faz służy do zachowania ciągłości zasilania odbiornika jednofazowego w przypadku zaniku fazy zasilającej lub spadku jej parametrów poniżej normy.
Działanie

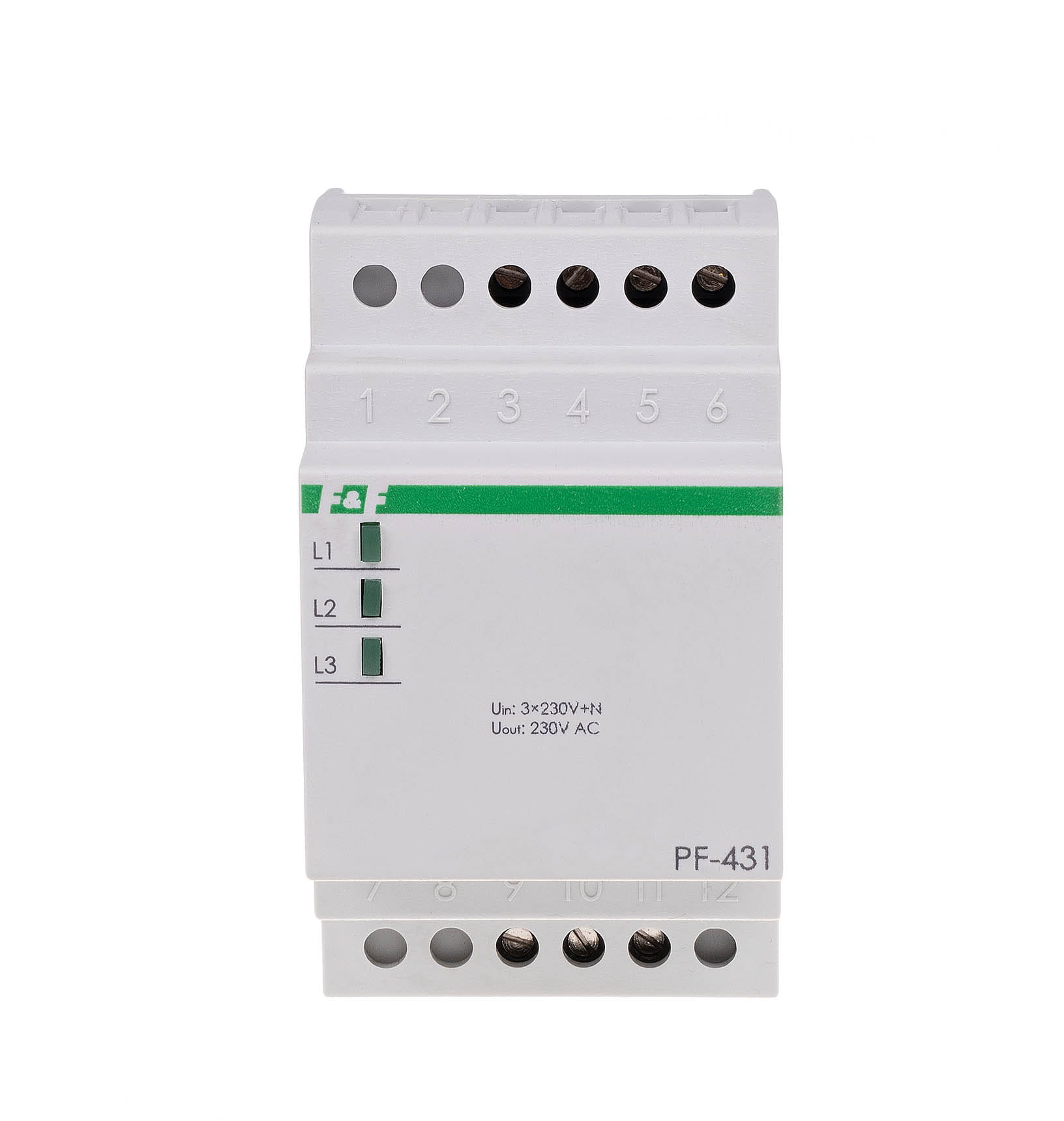

Na wejście przełącznika doprowadzone jest napięcie trójfazowe (3× 230V+N). Na wyjście przełącznika kierowane jest napięcie jednofazowe (230V AC), tzn. napięcie fazowe jednej z faz. Układ elektroniczny przełącznika kontroluje wartości napięć doprowadzonych faz tak, aby napięcie wyjściowe nie było mniejsze niż 195V. Faza o prawidłowych parametrach kierowana jest na wyjście przełącznika. Świecenie odpowiedniej diody LED zielonej, sygnalizuje załączenie danej fazy na wyjście przełącznika. Faza L1 jest fazą priorytetową, tzn. że jeżeli jej parametry będą prawidłowe, to faza ta będzie zawsze załączana na wyjście. W przypadku spadku napięcia w fazie L1 poniżej 190V lub jego zaniku (gaśnie zielona dioda L1), układ elektroniczny przełączy na wyjście fazę L2 (o ile jej parametry będą prawidłowe).
W przypadku równoczesnego braku prawidłowych napięć w fazach L1 i L2 (gasną zielone diody L1 i L2), na wyjście zostanie załączona faza L3. W przypadku powrotu prawidłowego napięcia zasilania w fazie L1 (powyżej 195V), układ załączy na wyjście tę fazę.
Dane techniczne
| napięcie wejściowe | 3×230V+N |
| napięcie wyjściowe | 230V AC |
| prąd obciążenia AC-1* | <16A |
| próg przełączenia dla L1 | <195V |
| próg przełączenia dla L2 i L3 | <190V |
| histereza | 5V |
| błąd pomiaru napięcia | ±1% |
| czas przełączenia | 0,5÷0,8s |
| sygnalizacja napięć wejściowych | 3× LED |
| pobór mocy | 0,8÷1,0W |
| temperatura pracy | -25÷50ºC |
| przyłącze | zaciski śrubowe 2,5mm² |
| wymiary | 3 moduły (52,5mm) |
| montaż | na szynie TH-35 mm |
| stopień | IP20 |
Dodatkowe informacje
| Gwarancja | 24 miesiące |
