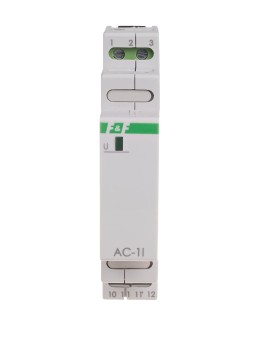

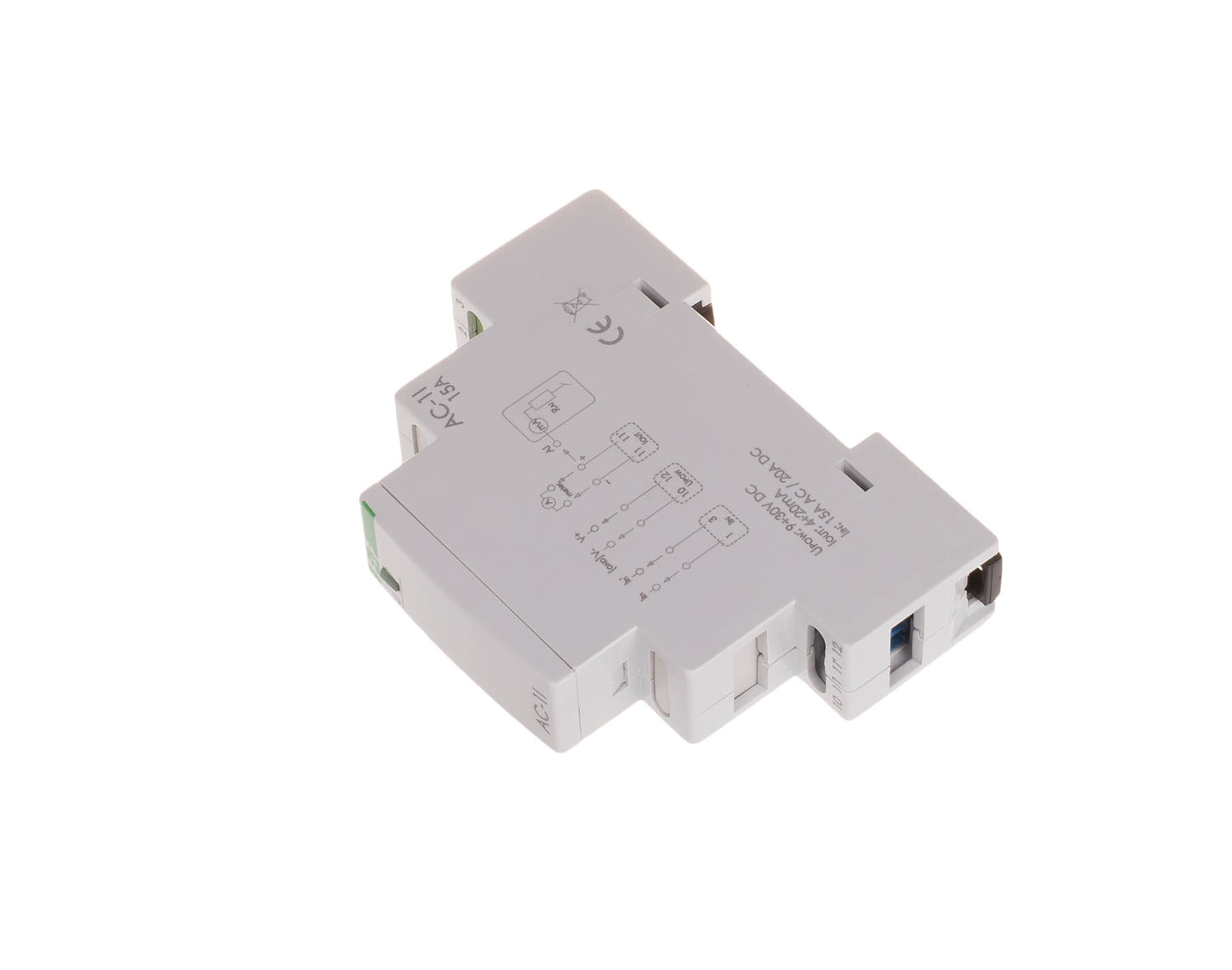

Analogowy przetwornik natężenia prądu, jednofazowy MAX-AC-1I-15A - F&F
5
Opis
Przeznaczenie
Moduł AC-1I przeznaczony jest do pomiaru natężenia prądu zmiennego lub stałego i przekształcania mierzonej wielkości do unifikowanego analogowego wyjściowego sygnału prądowego w zakresie 4÷20 mA.
Działanie
Przetwornik dokonuje ciągłego pomiaru natężenia prądu przepływającego przez wejście pomiarowe Iiniowe. Wartość mierzona prądu jest proporcjonalnie przekształcana do wyjściowego sygnału prądu stałego Iout w zakresu 4÷20 mA.
Przetwornik dokonuje pomiaru wartości skutecznej natężenia prądu TrueRMS, co gwarantuje dużą dokładność pomiaru również przy przebiegach odkształconych.
Wyjście sygnałowe modułu zabezpieczone jest filtrem przeciwzakłóceniowym, który eliminuje zakłócenia sieciowe, mające wpływ na dokładność przesyłanego sygnału. To pozwala na zastosowanie przewodów sygnałowych długości do 300m.
Dane techniczne
| napięcie zasilania | 9÷30V DC |
| zakres pomiarów TrueRMS | |
| AC-1I 15A: prąd napięcie | 0÷14,14A AC / 0÷20A DC <285V AC / <400V DC |
| maksymalny błąd pomiarowy | ±0,2A |
| maks. prąd obciążenia wej. Iin | 18A AC / 24A DC |
| dopuszczalne przeciążenie | 100A/100ms |
| prąd wyjściowy | 4÷20mA |
| dł. przewodu wyj. sygnałowego | 300m |
| napięcie przebicia WE->WY | 2,1kV |
| błąd przetwarzania | ±0,5% |
| pobór mocy | 0,8W |
| temperatura pracy | -20°С÷50°С |
| przyłącze | zaciski śrubowe 2,5mm² |
| wymiary | 1 moduł (18mm) |
| montaż | na szynie TH-35 |
| stopień ochrony | IP20 |
Dodatkowe informacje
| Gwarancja | 24 miesiące |
